08/06/2015 - Instrumentos de prueba eficientes para sistemas de almacenamiento de energía

Menéame

El concepto "Smart Home" implica el uso de sistemas de almacenamiento de energía (ESS), células de combustible, inversores fotovoltaicos híbridos y estaciones de carga V2H (Vehicle to Home), etc. Todos estos dispositivos con salida de corriente alterna (CA) necesitan, para su comprobación, una carga electrónica precisa y fiable para realizar las pruebas de corriente de arranque, análisis de los sistemas de almacenamiento y simulación de cargas a largo plazo con el fin de asegurar la estabilidad del sistema.

El mercado ofrece muchas cargas electrónicas que incorporan modos básicos de corriente constante (CC), potencia constante (CP) y resistencia constante (CR). Además de los modelos básicos, la serie de cargas de corriente alterna 63800 de Chroma, representada por Instrumentos de Medida, S.L., también proporciona un modo rectificado RLC que está implementado a través de un DSP de alta velocidad para simular la carga real RLC.

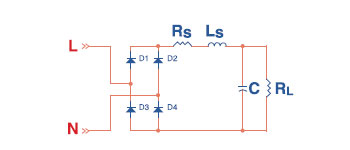

Las fuentes de alimentación tales como fuentes conmutadas (SMPS) y adaptadores incorporan rectificadores de puente, que se pueden conectar a sistemas de alimentación ininterrumpida (SAIs) , inversores aislados, inversores para automóviles y dispositivos de alimentación en CA. El modo de carga RLC se utiliza para simular la corriente de carga real de resistencia equivalente (Rs) e inductancia equivalente (Ls) en serie; capacitancia equivalente (C) y carga (RL) en paralelo detrás de los puentes rectificadores como se indica en el diagrama inferior.

Puente rectificador típico

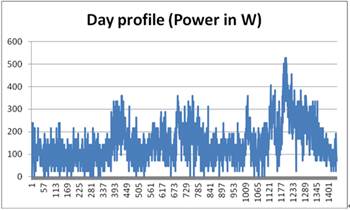

El usuario puede utilizar un perfil de carga de 24 horas de electrodomésticos para simular las condiciones de carga con la aplicación Softpanel, y la forma de onda real se puede utilizar para optimizar la utilización de generadores fotovoltaicos y baterías de almacenamiento. Como se indica en la figura siguiente, el eje X indica el tiempo en minutos mientras que el eje Y indica la carga en vatios.

Cambio diario de carga.

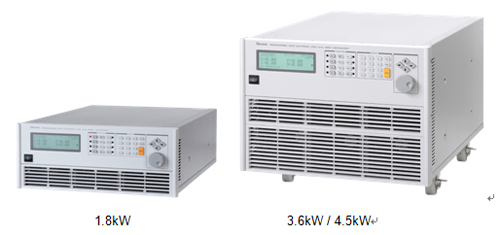

Las cargas electrónicas de la serie 63800 no solo soportan pruebas de una fase, también son compatibles con pruebas de tres fases. Se pueden conectar en paralelo 3 unidades de la serie 63800 para ofrecer 3 fases. Con la serie 63800 se pueden conectar hasta 5 unidades en paralelo, 22,5 kW para una fase. Y hasta 15 unidades (5 unidades por fase), 67,5 kW para 3 fases.

Información relacionada:

Chroma Serie 63800 (PDF)
