12/03/2014 - Nuevos Simuladores de Red Regenerativos de Alta Potencia para pruebas de equipos conectados a red “Grid-Connected”

Menéame

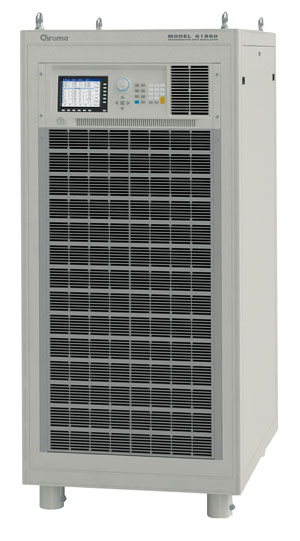

Instrumentos de Medida SL, distribuidor oficial del fabricante líder de equipos y sistemas automáticos para pruebas de conversión de potencia Chroma, anuncia el lanzamiento de sus simuladores de red regenerativos Serie 61800.

Se trata de una fuente de alimentación de corriente alterna CA, con funcionamiento en los 4 cuadrantes y completamente regenerativa, con funcionalidades avanzadas para satisfacer las rigurosas normativas de regulación y las pruebas exigentes para diseño y verificación en todo el ciclo de desarrollo de productos de electrónica de potencia. Los simuladores 61800 pueden entregar y absorber potencia del dispositivo a probar (DUT) sin problemas para abordar innumerables aplicaciones. En los casos donde el DUT genere corriente, un circuito de detección medirá el exceso de potencia y lo reciclará de vuelta a la red eléctrica. Diseñado para simular características de red, la Serie 61800 es ideal para aplicaciones de inversores fotovoltaicos, sistemas de alimentación ininterrumpida en-red, redes inteligentes, vehículos a la red (V2G) y sistemas de almacenamiento de energía (ESS), así como para pruebas de producto eléctrico de consumo como electrodomésticos y electrónica industrial que requieran una fuente de entrada programable.

El simulador de red regenerativo 61800 está disponible en dos modelos: 45kVA y 60kVA. Su amplio conjunto de características propio de la última tecnología digital, se suma a la capacidad de entregar hasta 300Vac a frecuencias de salida desde 30 hasta 100 Hz. La función AC+DC permite aplicaciones que requieran polarización con voltajes CC. Además de suministrar señales CA limpias, precisas y estables, la serie 61800 es capaz de simular varios tipos de formas de onda de voltaje distorsionadas y condiciones transitorias requeridas para ensayos de validación de producto. La función de síntesis permite a los usuarios crear formas de onda de voltaje armónico periódicas hasta el orden 40 basado en una frecuencia fundamental de 50/60 Hz. La función inter-armónico hace posible la generación de barridos de frecuencia desde 0,01Hz hasta 2400Hz sobre la frecuencia fundamental de 50/60 Hz, ayudando a los usuarios en la localización de los puntos de resonancia. La serie 61800 también proporciona medidas de precisión tales como voltaje y corriente RMS, potencia real, factor de potencia, factor de cresta de corriente y muchas otras. Aplicando una avanzada tecnología de procesado, pueden simular fácilmente perturbaciones de línea de potencia (PLD) usando sus modos de operación LIST, PULSE y STEP. Incorporan interfaces RS232, USB y Ethernet para ser controlados remotamente. Es posible alcanzar potencias mayores con 2 o más simuladores en paralelo, solo en modo trifásico.
