14/11/2014 - Soluciones de Test de Armónicos y Flicker según IEC61000-3-2/3 e IEC61000-3-11/12

Menéame

Cualquier equipo eléctrico o electrónico alimentado desde la red eléctrica puede inyectar componentes armónicas de corriente y fluctuaciones de voltaje oflickers en el sistema de suministro eléctrico público. Las normas IEC 61000-3-2 y3-12 regulan y establecen los límites de las componentes armónicas de corriente para los equipos que consumen un máximo de 16 y 75A por fase respectivamente. Por otro lado las normas IEC 61000-3-3 y 3-11 hacen lo propio con las fluctuaciones de voltaje o flickers para la misma distinción de consumos por fase.

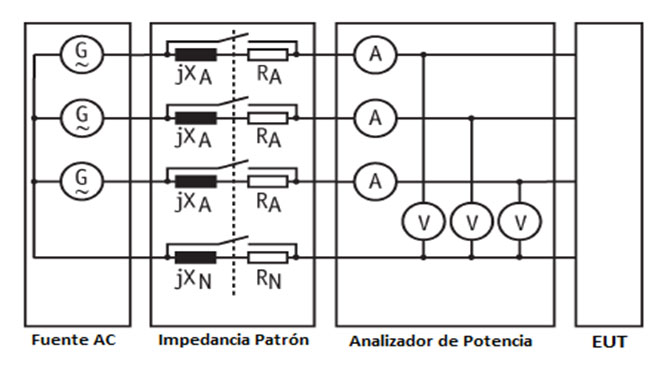

Instrumentos de Medida SL cuenta con soluciones de test y medida para satisfacer los últimos estándar de compliancia y pre-compliancia de armónicos y flickers cumpliendo las citadas normas IEC 61000 tanto para equipos monofásicos como trifásicos. Estas soluciones se componen de una o varias fuentes de alimentación de corriente alterna encargadas de alimentar el equipo con una señal pura, un analizador de potencia monofásico o trifásico de precisión con un software específico para análisis de datos y generación de informes, y una impedancia situada entre la fuente AC y el analizador de potencia para obtener medidas precisas de flickers.

Los analizadores de potencia PPA55x1 proporcionan una solución que satisface completamente los requerimientos de la norma tanto para control desde el propio equipo como desde PC, dando al usuario la opción de obtener resultados pasa/falla en la pantalla del equipo sin necesidad de usar un PC. Alternativamente puede usarse el software IECSoft para controlar las pruebas desde PC desde un entorno intuitivo pero con funciones de análisis altamente sofisticados  y con capacidad de generar informes de resultados.

IECSoft permite al usuario determinar fácil y rápidamente modos de fallo de cualquier dispositivo bajo test, a diferencia de los sistemas de análisis de armónicos y flickers del pasado que estaban muy limitados en el análisis de resultados mientras se realizaba el test. Con esta interfaz de usuario fácil de interpretar, incluyendo representación gráfica de armónicos en tiempo real cuidadosamente diseñada, el usuario puede verificar el funcionamiento del DUT durante todo el ensayo. Para armónicos fluctuantes se pueden visualizar resultados del Límite de POHC%, representación en Tiempo Real codificada por colores, Promedio, Promedio de Fallo, Máximo de Fallo, Excepción STL, gráficas de barra de Excepción POHC y análisis de armónicos en tiempo real. Para análisis de Flickers hay diversos modos de representación de datos, incluyendo gráfica de resultados PST e IFS.

N4L ha desarrollado una interface de usuario única para pruebas de corriente de arranque por conmutación manual del dispositivo bajo test proporcionando al usuario la capacidad de obtener resultados Dmax instantaneos y promedios a lo largo del ensayo, y el software computará automáticamente los límites y resultados a partir de los datos obtenidos, reduciendo el tiempo de test y dejando al ingeniero más tiempo para concentrarse en el comportamiento de su dispositivo para investigar los fallos que puedan ocurrir.

Con una precisión básica de 0,01% en voltaje e intensidad y 0,005º en fase, y entradas directas de 1000Vrms/50Arms, la serie PPA55x1 además son analizadores de potencia de alta precisión ideales para aplicaciones de I+D en inversores PWM y motores, transformadores, electrodomésticos, inversores fotovoltaicos, led drivers, ballastos, etc.

Los analizadores PPA55x1 son suministrados con certificación UKAS ISO17025 para voltaje, corriente y potencia, realizado en el laboratorio de N4L acreditado por ISO17025. La certificación UKAS ISO17025 para IEC61000 Armónicos y Flickers está disponible como opción.
